CBR600RR (2007-2008)
NAG VALVE (クランクケース内圧コントロールバルブ)とブローオフバルブの取り付け例。
写真はレースベース車で市販車の場合はドレンホースが違います。

※ストリート仕様とサーキット仕様は同じです。

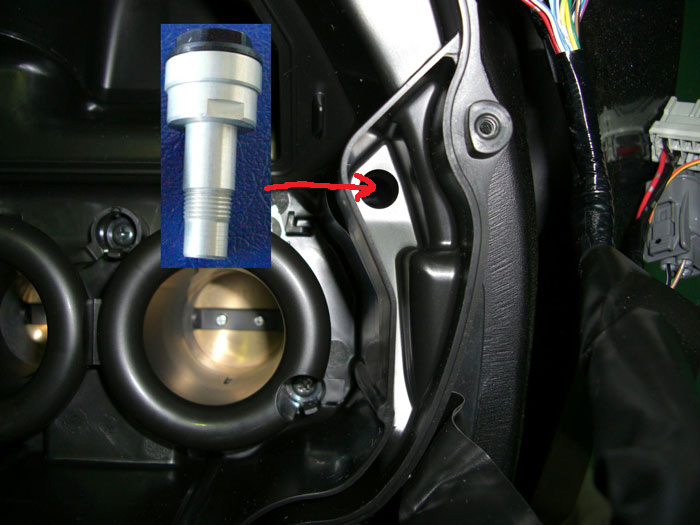

内圧コントロールバルブをエアークリーナーケースのブリーザー取り入れ口にねじ込みます。
(写真の矢印の所)

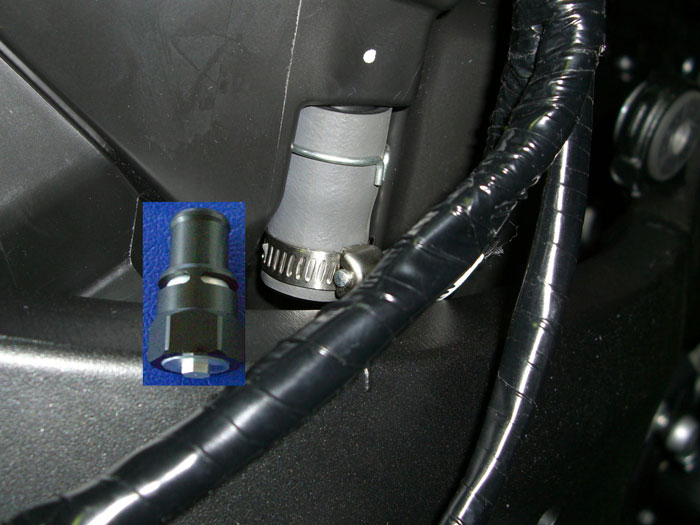

ブローオフバルブの取り付け (NAG02-04)
エアークリーナードレンにブローオフバルブを取り付けます。
市販車の場合は写真と少し異なりエアークリーナーボックスに長いホースが付いてます。
写真の用に切断し取り付けてください。
