CBR1000RR 04-07
(NAG01-014) ブローオフバルブは NAG03-102 をご使用下さい。
|
|
|
|

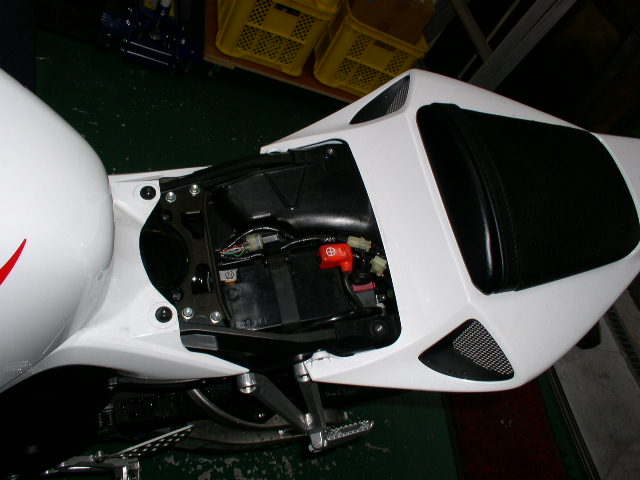

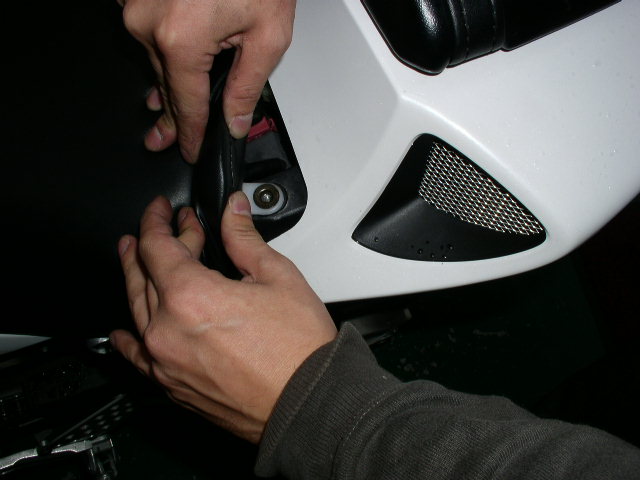

手でめくっているゴムの下にシート止めねじが有ります。
|
|
|
|

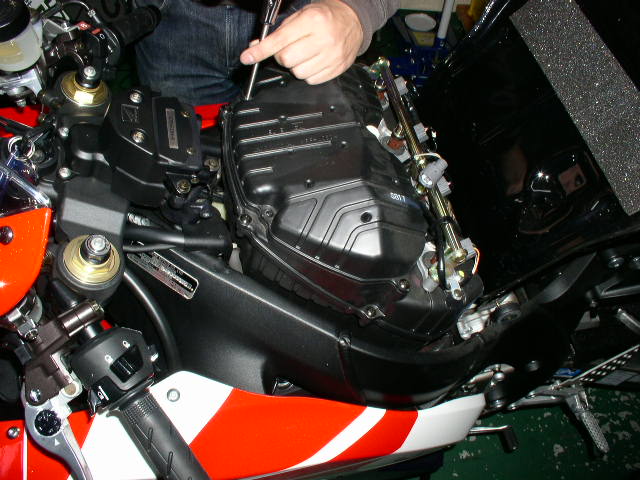

タンクの後に二つのねじを外すとタンクが外れます。
|
|
|
|

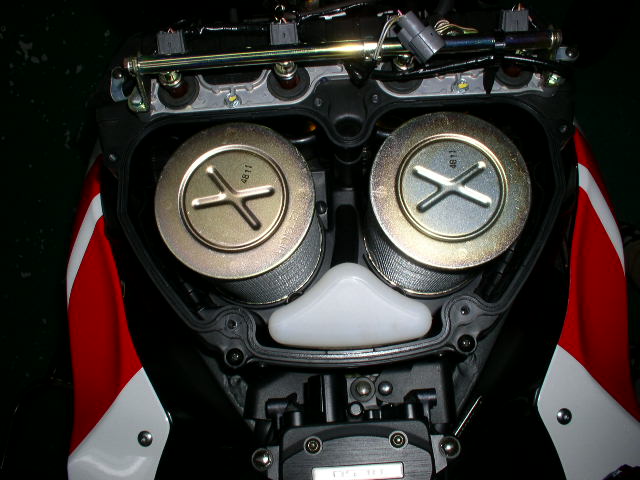

エアークリーナーボックスの蓋を取り外します。
|
|
|
|

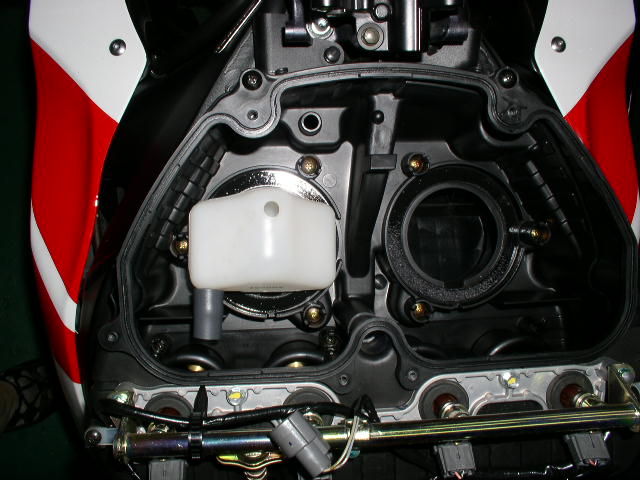

エアークリーナーエレメントを取り外します。
|
|
|
|

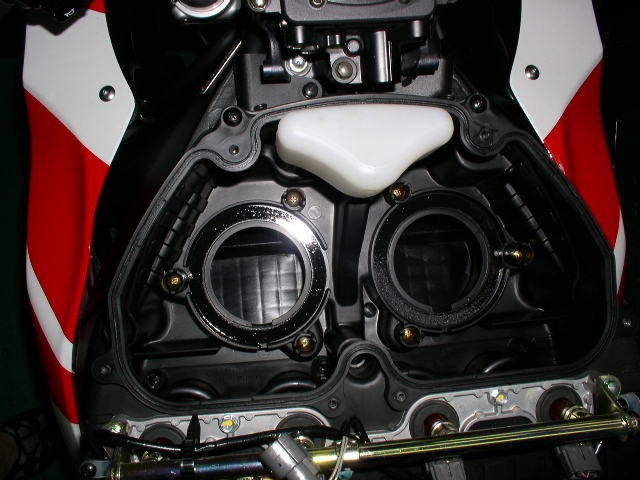

キャッチタンクを取り外します。
|
|
|
|

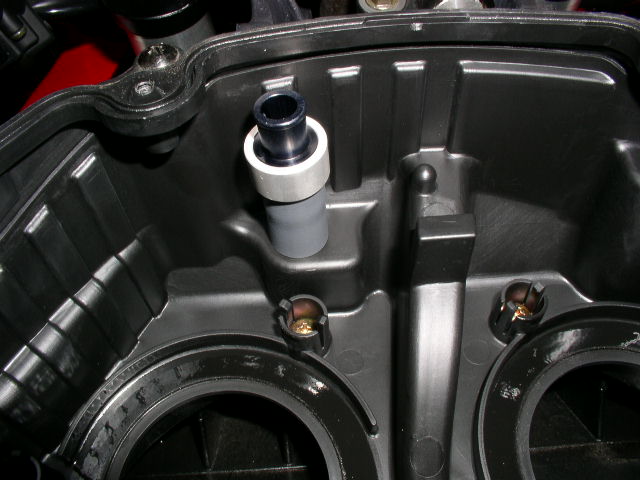

エアークリーナーボックスにブローバイのホースが入っているところが確認できます。
|
|
|
|
適当なホースを仲介に使って14φの
クランクケース内圧コントローラーを取り付けます。
この時クランクケース内圧コントローラーの向きを間違えないように取り付けます。
クランクケース内圧コントローラーの中にY字のバルブが見える方がエンジン側になります。
|
|
|
|
ブローオフバルブの取り付け

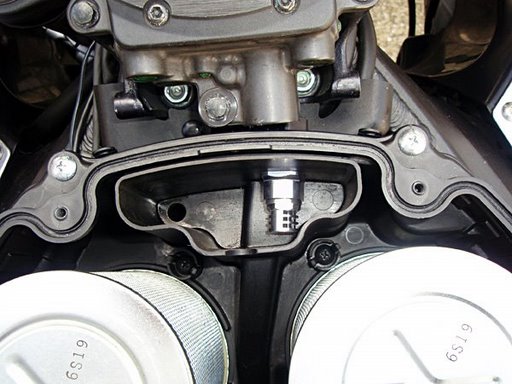

エアークリーナーボックスに12φの穴を開け写真のように取り付け下さい
写真は08用ですが同じ取り付け方法となります。
|
